性能和特点

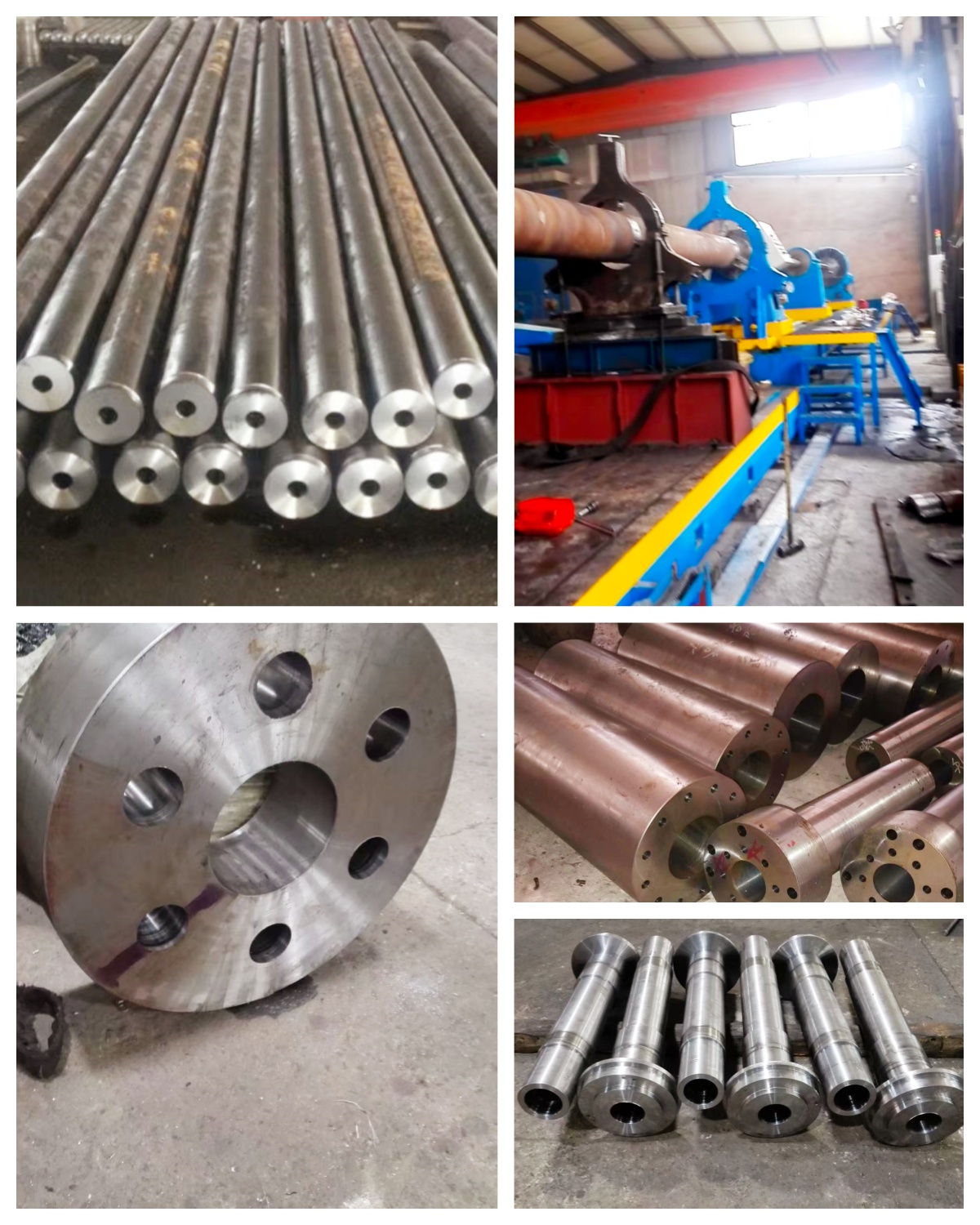

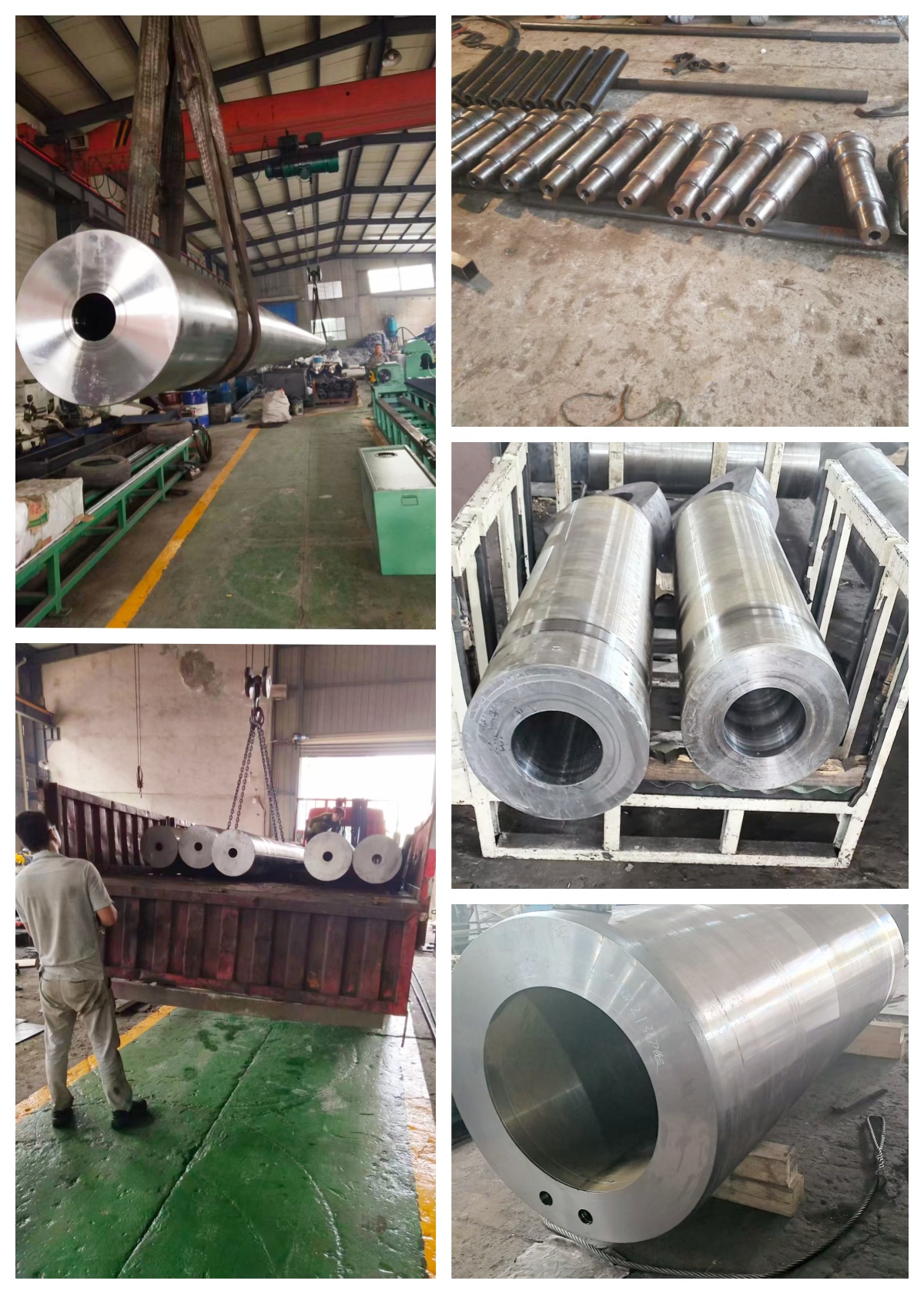

该机床是专门加工圆柱形深孔工件的设备，如加工机床的主轴孔，各类机械液压油缸、气缸圆柱形通孔、盲孔及阶梯孔。机床不但可以承担钻削、镗削，还可以进行滚压加工。钻削时采用内排屑法。机床床身刚性强，精度保持性好。
主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。
该机床为系列产品，还可以按照客户需要提供各种变形产品。
主要技术参数
工
作
范
围 |
钻孔直径范围 |
ф40~ф120mm |
| 镗孔直径 |
ф500mm |
| 套料直径范围 |
ф50~ф250mm |
| 镗孔深度 |
1-16mm（每一米一种规格） |
| 卡盘夹持直径范围 |
ф110~ф670mm |
主
轴
部
分 |
主轴中心高 |
500/630mm |
| 床头箱前端锥孔 |
ф130 |
| 床头箱主轴前端锥孔 |
ф140 1：120 |
| 床头箱主轴转速范围 |
3.15~315r/min；21级 |
进给
部分 |
进给速度范围 |
5-400mm/min；无级 |
| 托板快速移动速度 |
2m/min |
电
机
部
分 |
主电机功率 |
37kW |
| 液压泵电机功率 |
1.5kW |
| 快速移动电机功率 |
5.5kW |
| 冷却泵电机功率 |
5.5kWX3+7.5kW（4组） |
其
他
部
分 |
导轨宽度 |
800mm |
| 冷却系统额定压力 |
2.5MPa |
| 冷却系统流量 |
100、200、300、600L/min |
| 液压系统额定工作压力 |
6.3MPa |
| 授油器承受轴向力 |
68kN |
| 授油器对工件的顶紧力 |
20kN |
钻
杆
箱
部
分
（选配） |
钻杆箱前端锥孔 |
ф100 |
| 钻杆箱主轴前端锥孔 |
ф120 1:200 |
| 钻杆箱主轴转速范围 |
82~490r/min；6级 |
| 钻杆箱电机功率 |
30Kw |
注：如有变更，恕不另行通知，本公司保留终解释权
|
